DODATKOWE USTAWIENIA RYSUNKU PROFILU

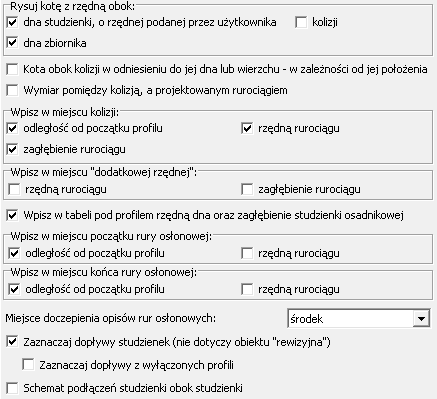

Konfiguracja > Rysunek > Parametry profilu
- Zaznaczenie opcji Rysuj kotę z rzędną obok... dna studzienki, o rzędnej podanej przez użytkownika spowoduje umieszczenie na profilu, obok dna studzienki, koty z jej rzędną. Opcja ta dotyczy tylko tych studzienek, dla których użytkownik zdefiniował rzędną dna.
Analogicznie zaznaczenie opcji dotyczącej kolizji oraz dna zbiornika powoduje, że na utworzonym profilu kota z rzędną znajdzie się obok miejsca wystąpienia kolizji i/lub na poziomie dna zbiornika.Przykład koty obok dna studzienki oraz obok kolizji:

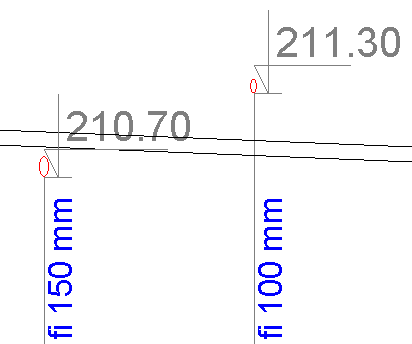

- Zaznaczając opcję Kota obok kolizji w odniesieniu do jej dna lub wierzchu - w zależności od jej położenia, w przypadku wystąpienia kolizji pod projektowanym rurociągiem, kota rysowana jest w odniesieniu do wierzchu kolizji, a przeciwnym wypadku do jej dna.

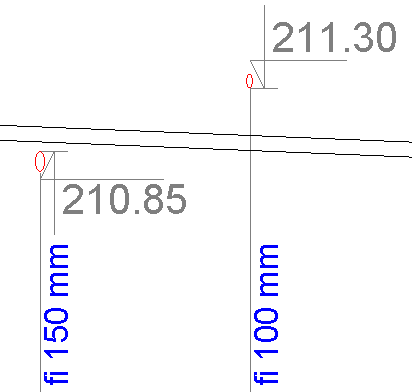

Przykład po lewej z zaznaczoną opcją:

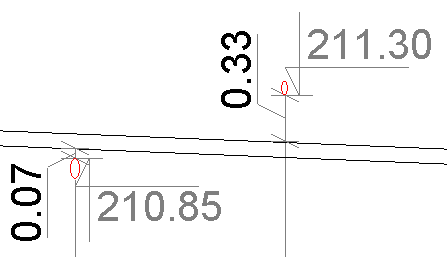

Po zaznaczeniu opcji Wymiar pomiędzy kolizją, a projektowanym rurociągiem powoduje do dodaniu wymiaru pomiędzy skrajem kolizji, a projektowanego rurociągu.

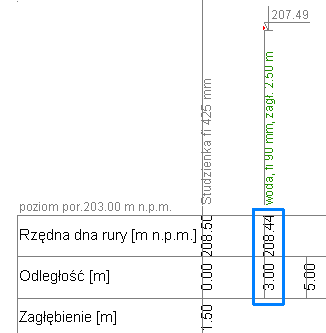

- Zaznaczenie opcji Wpisz w miejscu kolizji: rzędną rurociągu i/lub Wpisz w miejscu kolizji: odległość od początku profilu powoduje wpisywanie rzędnych projektowanego rurociągu i/lub odległości, do tabeli pod profilem, w miejscach wystąpienia kolizji.

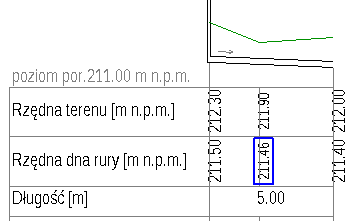

- Zaznaczenie opcji Wpisz w miejscu "dodatkowej rzędnej": rzędną rury i/lub zagłębienie rury powoduje wpisywanie rzędnej rury (na poniższym rysunku w niebieskiej obwódce) i/lub zagłębienia rury do tabeli pod profilem, w miejscu, w którym została wstawiona przez użytkownika dodatkowa rzędna terenu.

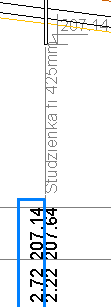

- Zanaczenie opcji Wpisz w tabeli pod profilem rzędną dna oraz zagłębienie studzienki osadnikowej pozwala uzyskać w tabeli pod profilem wpisy rzędnej dna studzienki oraz jej zagłębienie (oprócz rzędnej rury i jej zagłębienia). Opcja ta dotyczy tylko studzienek o narzuconej przez uzytkownika rzędnej dna, różnej od rzędnej rury.

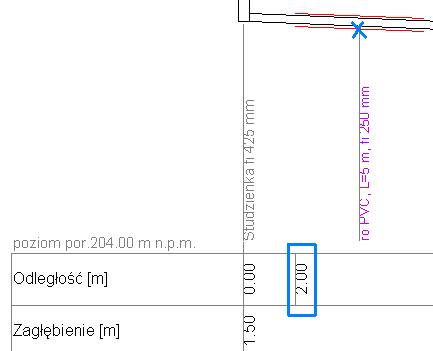

- Zaznaczenie opcji Wpisz w miejscu początku rury osłonowej: rzędną rurociągu i/lub Wpisz w miejscu kolizji: odległość od początku profilu powoduje wpisywanie rzędnych projektowanego rurociągu i/lub odległości, do tabeli pod profilem, w miejscach początku rury osłonowej.
- Zaznaczenie opcji Wpisz w miejscu końca rury osłonowej: rzędną rurociągu i/lub Wpisz w miejscu kolizji: odległość od początku profilu powoduje wpisywanie rzędnych projektowanego rurociągu i/lub odległości, do tabeli pod profilem, w miejscach końca rury osłonowej.
- Opcja Miejsce doczepienia opisów rur osłonowych pozwala określić miejsce, z którego zostanie wyprowadzony pionowy opis na rysunku profilu. Do wyboru są: początek, środek i koniec rury osłonowej. Na poniższym przykładzie wybrany i zaznaczony niebieskim krzyżykiem "środek".
- Zaznaczenie opcji Zaznaczaj dopływy studzienek... powoduje umieszczenie na studzienkach dopływów (z innych profili/zakładek znajdujących się w tym samym projekcie) i ich odległości od dna. Opcja ta ma wpływ tylko na studzienki dodane jako obiekt "studzienka", dostępne od wersji 2.50. Nie dotyczy ona studzienek dodanych jako obiekt "rewizyjna". Dopływy są zaznaczane tylko w projektach zawierających więcej niż jeden profil.
- Opcja Zaznaczaj dopływy z wyłączonych profili działa tylko gdy zaznaczona jest powyżej opisana opcja Zaznaczaj dopływy studzienek.... Jej zaznaczenie powoduje umieszczenie na studzienkach dopływów pochodzących również z profili, które zostały wyłączone z poziomu zakładki Dane
- Zaznaczenie opcji Schemat podłączeń studzienki obok studzienki powoduje umieszczenie nad studzienką schematu podłączeń do studzienki. Opcja ta ma również wpływ na umieszczenie schematu podłączeń na rysunku przekroju poprzecznego przez studzienkę. Na poniższym przykładzie zaznaczony pomarańczową obwódką.
