AUTOMATYCZNE UZUPEŁNIANIE WYBRANYCH DANYCH PROFILU
Konfiguracja > Autouzupełnianie danych

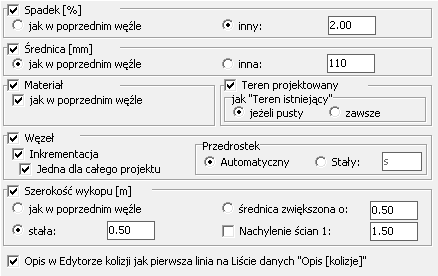

W celu przyspieszenia wprowadzania danych profili program umożliwia wybór wartości, które będą automatycznie wstawiane do tabeli. Wartości te można modyfikować w oknie Opcje na zakładce Autouzupełnianie. Wartościami, które mogą być uzupełniane są:
- spadek;
- średnica;
- materiał;
- rzędna terenu projektowanego; Może ona być uzupełniana, w zależności od stanu opcji, zawsze lub tylko gdy jeszcze nie ma przypisanej wartości.
- węzeł.
Przedrostek nazwy węzła może być tworzony automatycznie (na podstawie nazwy obiektu w danym węźle) lub na podstawie przedrostka podanego przez użytkownika (dopuszczalna liczba znaków w przedrostku wynosi 3). Zaznaczenie pola wyboru Inkrementacja powoduje automatyczne dodawanie do przedrostków kolejnych numerów węzłów. Numerowanie węzłów może być oddzielne dla każdego profilu lub wspólne dla całego projektu - wówczas należy zaznaczyć opcję Jedna dla całego projektu.
- szerokość wykopu
Poza standardowymi opcjami szerokość może być wyznaczana przez dodanie do bieżącej średnicy wartości określonej w polu średnica zwiększona o:.

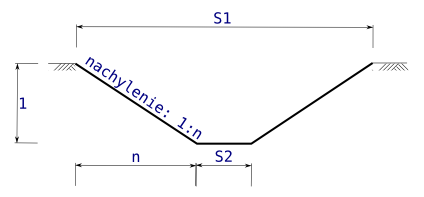

By uzyskać wykop ze ścianami o stałym nachyleniu należy zaznaczyć opcję Nachylenie ścian 1: oraz podać wielkość nachylenia.
Zaznaczenie opcji jak w poprzednim węźle powoduje wstawiania do następnego, nowego węzła wartości podanej w poprzednim.
Nieodznaczone pole wyboru obok danej wartości powoduje nieuwzględnienie jej podczas wprowadzania danych.
Zaznaczenie opcji Opis w Edytorze kolizji jak pierwsza linia na Liście danych powoduje, po dodaniu nowej kolizji, wstawienie opisu znajdującego się w pierwszej linii Listy danych Opis [kolizje].
Aby dokonane zmiany zostały zapamiętane po zamknięciu programu, należy wcisnąć przycisk Zapisz.
