DODATKOWE PUNKTY WYSOKOŚCIOWE
Wprowadzanie danych profili > Dodatkowe rzędne
Sposoby uruchomienia:
| ikona: | menu: Narzędzia > Dodatkowe rzędne |
 |

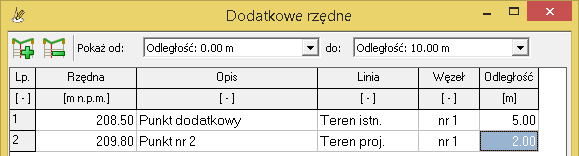

W oknie Dodatkowe rzędne można wprowadzić dodatkowe, charakterystyczne punkty wysokościowe, leżące poza węzłami wprowadzanymi w tabeli Dane. Są to zazwyczaj miejsca, przez które przechodzi projektowany rurociąg, ze zmieniającym się ukształtowaniem terenu, a jednocześnie nie wymagające zaznaczania obiektów, czyli wstawiania węzłów w tabeli Dane. Dodatkowe rzędne można wstawić dla:
- terenu istniejącego,
- terenu projektowanego - warunkiem uwzględnienia rzędnych terenu projektowanego jest usunięcie zaznaczenia opcji autouzupełniania rzędnych Terenu projektowanego menu: Narzędzia > Konfiguracja > Tabela Dane > Autouzupełnianie > Teren projektowany,
- linii 1,
- linii 2.
Dodatkowe punkty wysokościowe należy wprowadzać po wprowadzeniu danych w tabeli Dane w oknie głównym programu. Użytkownik może zawęzić ilość prezentowanych w tabeli punktów przez wybranie węzłów pomiędzy którymi się one znajdują.
Opis poszczególnych kolumn tabeli:
- Rzędna
- rzędna dodatkowego punktu wyrażona w m n.p.m. (dopuszczalny jest również zapis odzwierciedlający uskok np. 212,30/211,00),
- Opis
- opis, który ma się pojawić na profilu na pionowym odnośniku do punktu,
- Linia
- linia, na której ma się pojawić dodatkowy punkt (do wyboru z listy spośród w/w wymienionych),
- Węzeł
- nazwa węzła (z tabeli Dane) względem, którego zostanie podana odległość do początku opisywanego terenu. Podczas edycji niniejszej wartości użytkownik musi wybrać węzeł z listy już istniejących. Opis zostanie przypisany do wybranego węzła, tzn. użytkownik może dowolnie zmieniać jego położenie w tabeli Dane bez potrzeby każdorazowej aktualizacji położenia dodatkowego punktu.
- Odległość
- pozioma odległość od węzła z kolumny Węzeł do dodatkowego punktu. Wartość ta może być ujemna jeżeli odnosi się do węzła istniejącego za punktem (patrząc zgodnie z kierunkiem rysowania profilu).

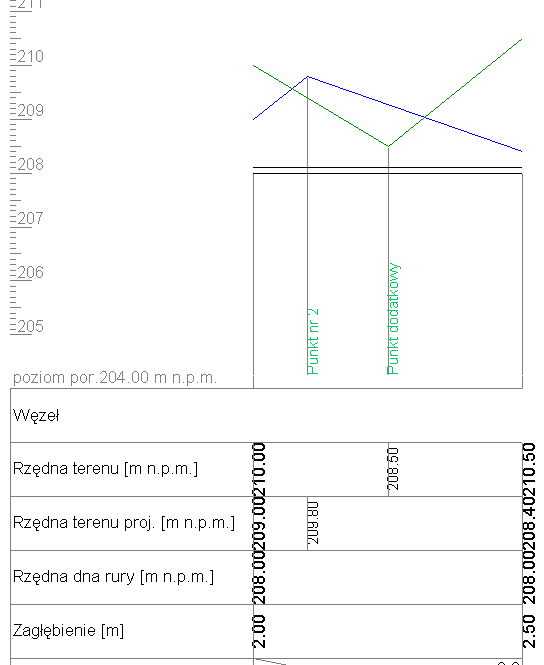

Poniżej fragment profilu z naniesionymi dodatkowymi punktami wysokościowymi.
