GRANICE DZIAŁEK NA PROFILU
Wprowadzanie danych profili > Granice działek
Sposoby uruchomienia:
| ikona: | menu: Narzędzia > Granice działek |
 |

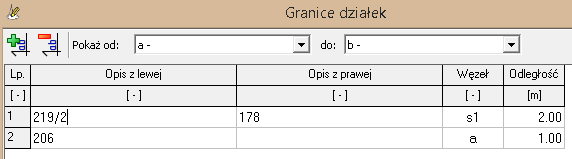

W oknie Granice działek można wprowadzić parametry granic działek, które na swojej trasie przecina projektowany rurociąg. Na rysunku profilu oznaczenie umieszczane jest ponad linią terenu (przykład poniżej). Natomiast na rysunku schematu granice działek zaznaczane są symbolicznie, pod podanym przez użytkownika kątem w stosunku do rurociągu.
Granice działek należy uzupełnić po wprowadzeniu danych w tabeli Dane w oknie głównym programu. Użytkownik może zawęzić ilość prezentowanych w tabeli granic działek przez wybranie węzłów pomiędzy którymi się one znajdują.
Granice działek można zaimportować z mapy w formacie DXF - menu: Profil > Import granic działek z pliku DXF. W ten sposób Wczytywane są parametry linii oznaczających granice. Ręcznie należy ew. uzupełnić opisy działek, np. ich numery. W pliku DXF linie oznaczające granice działki muszą znajdować się na oddzielnej warstwie. Wczytane automatycznie granice działek można usunąć wymierając z menu Profil > Usuń automatycznie dodane granice działek.
Opis poszczególnych kolumn tabeli:- Opis z lewej
- numer działki po lewej stronie granicy,
- Opis z prawej
- numer działki po prawej stronie granicy,
- Węzeł
- nazwa węzła (z tabeli Dane) względem, którego zostanie podana odległość do początku opisywanego terenu. Podczas edycji niniejszej wartości użytkownik musi wybrać węzeł z listy już istniejących. Opis zostanie przypisany do wybranego węzła, tzn. użytkownik może dowolnie zmieniać jego położenie w tabeli Dane bez potrzeby każdorazowej aktualizacji położenia granicy działki.
- Odległość
- odległość od węzła z kolumny Węzeł do granicy działki. Wartość ta może być ujemna jeżeli odnosi się do węzła istniejącego za granicą działki (patrząc zgodnie z kierunkiem rysowania profilu).
- Kąt
- kąt pod jakim, w rzucie z góry, przecina się granica działki z rurociągiem projektowanym. Domyślną wartością jest kąt wynoszący 90°. W przypadku importu granic działek z pliku DXF, kąt jest wyznaczany automatycznie.

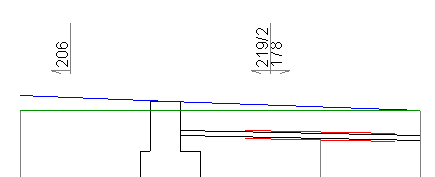

Poniżej fragment profilu z naniesionymi oznaczeniami granic działek.
